Обзор механического уплотнения:
Механическое уплотнение (mechanical seal) — это устройство, состоящее как минимум из одной пары торцевых поверхностей, перпендикулярных оси вращения, которые под действием давления жидкости и упругой силы компенсирующего механизма (или магнитной силы), а также при помощи вспомогательного уплотнения, плотно прилегают и скользят относительно друг друга, предотвращая утечку жидкости. Механическое уплотнение с металлической гофрированной трубкой, где упругая нагрузка и вспомогательное уплотнение выполнены из металла, называется металлическим гофрированным уплотнением. В легких уплотнениях также используется резиновая гофрированная трубка в качестве вспомогательного уплотнения; упругая сила резиновой гофрированной трубки ограничена, обычно требуется дополнительная пружина для обеспечения необходимой нагрузки. "Механическое уплотнение" обычно сокращенно называют "механическим уплотнением".
Состав механического уплотнения:
1. Основные компоненты механического уплотнения: вращающееся кольцо и неподвижное кольцо.
2. Вспомогательные уплотнительные элементы: уплотнительные кольца (включая O-образные, X-образные, U-образные, клиновидные, гибкие графитовые прямоугольные, резиновые кольца с покрытием PTFE и др.).
3. Механизм компенсации упругой силы: пружина, толкательное кольцо; пружинная опора и шпонка или различные винты.
4. Классификация: одинарная торцевая поверхность, двойная одинарная поверхность, балансирующее, небалансирующее, с произвольным направлением вращения, с фиксированным направлением вращения.
Принцип работы механического уплотнения:
Механическое уплотнение — это уплотнительное устройство вала, которое достигает герметичности за счет пары или нескольких пар торцевых поверхностей, перпендикулярных оси, которые скользят относительно друг друга под действием давления жидкости и упругой силы компенсирующего механизма (или магнитной силы), при этом используется вспомогательное уплотнение.

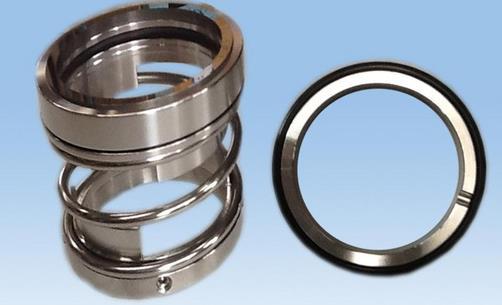

Обычная конструкция механического уплотнения состоит из неподвижного кольца (статического кольца) 1, вращающегося кольца (динамического кольца) 2, упругого элемента 3, пружинной опоры 4, фиксирующего винта 5, вспомогательного уплотнительного кольца вращающегося кольца 6 и вспомогательного уплотнительного кольца неподвижного кольца 8 и других компонентов; фиксирующий штифт 7 закреплен на крышке 9, чтобы предотвратить вращение неподвижного кольца.
Вращающееся и неподвижное кольца часто также называют компенсирующими или некомпенсирующими кольцами в зависимости от их способности к осевой компенсации.
